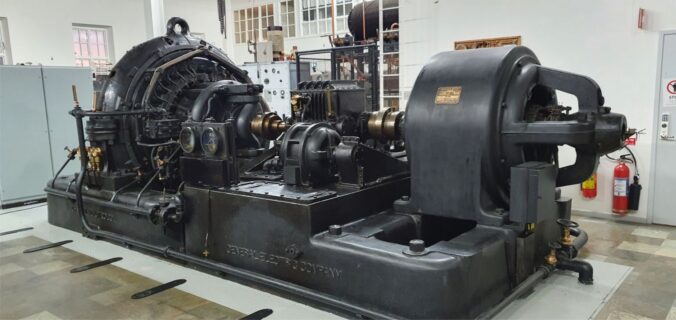

Der historische Maschinensender SAQ im schwedischen Grimeton gehört zu den außergewöhnlichsten noch betriebsfähigen Sendeanlagen der Welt. Wenn der Alexanderson-Alternator läuft, sendet SAQ auf gerade einmal 17,2 kHz in CW. Das entspricht einer beeindruckenden Wellenlänge von rund 17,4 Kilometern.
Am 24. Oktober soll SAQ anlässlich des Tages der Vereinten Nationen wieder auf Sendung gehen. Über diese Aussendung werden wir noch gesondert berichten. Bis dahin bleibt genügend Zeit, sich mit dem Empfang auf VLF (very low frequency) zu beschäftigen – und vielleicht einen eigenen Aufbau auszuprobieren.
Eine sehr umfangreiche Präsentation über den Alexanderson Alternator hat Jürgen, DL4JWU über den DARC zur Verfügung gestellt.
Wie kann man SAQ empfangen?
Erstaunlicherweise braucht es dafür nicht unbedingt einen speziellen oder teuren VLF-Empfänger. Es gibt verschiedene Wege.
PC und Soundkarte
17,2 kHz liegen noch im Frequenzbereich vieler Computer-Soundkarten. Mit einer geeigneten Antenne beziehungsweise Eingangsschaltung kann das Signal direkt digitalisiert und anschließend per Software verarbeitet werden.
Eine bekannte Lösung stammt von Wolfgang, DL4YHF. Seine Software Spectrum Lab bietet entsprechende Möglichkeiten zur Verarbeitung von VLF-Signalen.
Anleitung: PC und Soundkarte als VLF-Empfänger – DL4YHF
Einen interessanten Praxisversuch mit Soundkarte und GNU Radio beschreibt außerdem DK0TU:
Praxisbericht: SAQ mit Soundkarte und GNU Radio – DK0TU
Empfang mit einem SDR
Auch ein Software Defined Radio (SDR) kann eine komfortable Möglichkeit sein. Voraussetzung ist, dass der verwendete SDR tatsächlich bis in den VLF-Bereich hinunterreicht.
Der Vorteil: SAQ lässt sich nicht nur hören, sondern auch im Spektrum und Wasserfall beobachten. Ein Praxisbericht von HF5L beschreibt beispielsweise einen Aufbau, der sowohl mit Soundkarte als auch mit einem SDRplay-Empfänger funktioniert.
Praxisbericht zum SAQ-Empfang mit SDR – HF5L

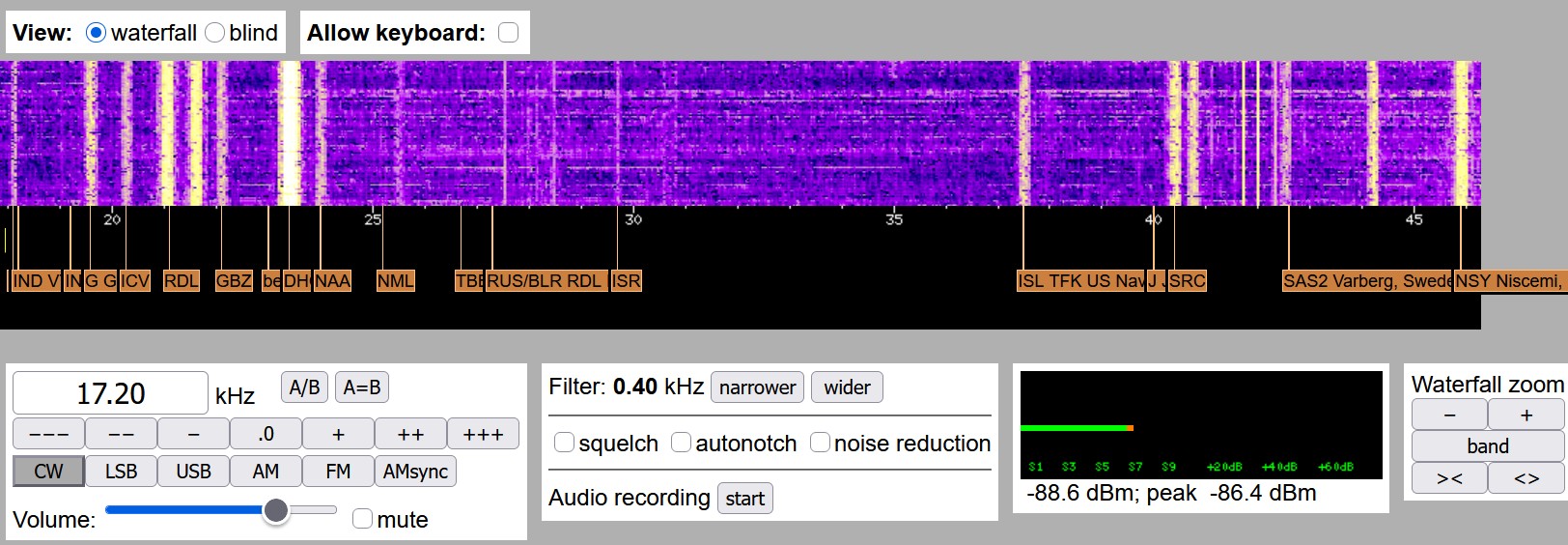

Natürlich kann man auch einen websdr heraussuchen, der in der Lage ist, die sehr niedrige Frequenz zu empfangen.
Zum Beispiel der Empfänger der University of Twente in den Niederlanden.
VLF-Konverter und vorhandener Empfänger
Reicht der eigene Empfänger nicht bis 17,2 kHz hinunter, kann ein VLF-Konverter helfen. Er setzt die niedrige Empfangsfrequenz in einen Bereich um, den ein gewöhnlicher Kurzwellenempfänger verarbeiten kann.
Bei einer Umsetzung um 10 MHz wird beispielsweise aus:
17,2 kHz → 10,0172 MHz
So lässt sich vorhandene Empfangstechnik weiterverwenden. Auch bei SAQ-Hörern ist diese Methode seit Langem gebräuchlich.
Beispiel für einen VLF-Konverter – PA3HCM
Der SAQ-Empfänger als Bausatz
Besonders passend ist natürlich ein Empfänger, der eigens für SAQ gedacht ist. Im Umfeld der Radiostation Grimeton - z.B. im dortigen Shop - wird ein SAQ Receiver Kit als Bausatz angeboten. Eine Bezugsquelle im Internet war leider derzeit nicht zu finden.
Dass die kleine Schaltung nicht nur ein Souvenir ist, zeigen die offiziellen Empfangsberichte aus Grimeton: Auch aus Deutschland wurden erfolgreiche Empfänge mit dem SAQ-Receiver-Kit gemeldet.
Damit verbindet der Bausatz Selbstbau und historische Technik auf besonders schöne Weise – ein Empfänger aus dem Umfeld des Museums für einen fast 100 Jahre alten Maschinensender. Sicher ein schönes Selbstbauprojekt für den OV-Abend.
Eine praktische Lösung von Friedrich, DO2FWS
Eine weitere unkomplizierte Variante hat uns Friedrich, DO2FWS, gezeigt. Sein Aufbau besteht aus einer MWA30-Aktivantenne, dem V-LFR10 VLF-Konverter von SV2CZF und einem nachgeschalteten Empfänger. Den Konverter bekommt Ihr bei SV2CZF auf Anfrage.
Der V-LFR10 ist nach Friedrichs Erfahrung nicht immer regulär im Shop aufgeführt und kann gegebenenfalls direkt beim Anbieter angefragt werden. Manchmal ist er auch bei ebay zu finden.
MWA30 → V-LFR10 → Empfänger

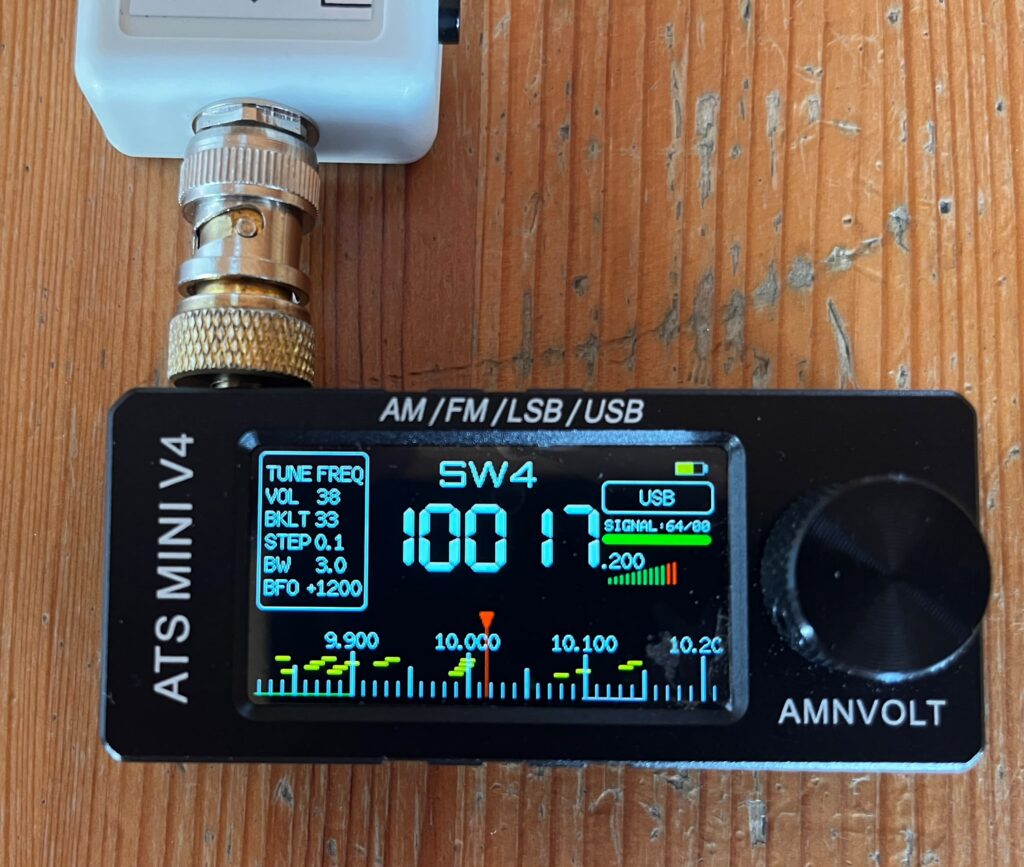

Interessant ist, dass der eigentliche Empfänger keineswegs teuer sein muss. Friedrich hat unter anderem eines der kleinen Si4732-Miniradios ausprobiert. Von dem Radio gibt es unterschiedliche Varianten ab ca. 25 Euro (RadiodittyAliexpress/Amazon). Durch den vorgeschalteten Konverter empfängt es SAQ auf 10,0172 MHz.

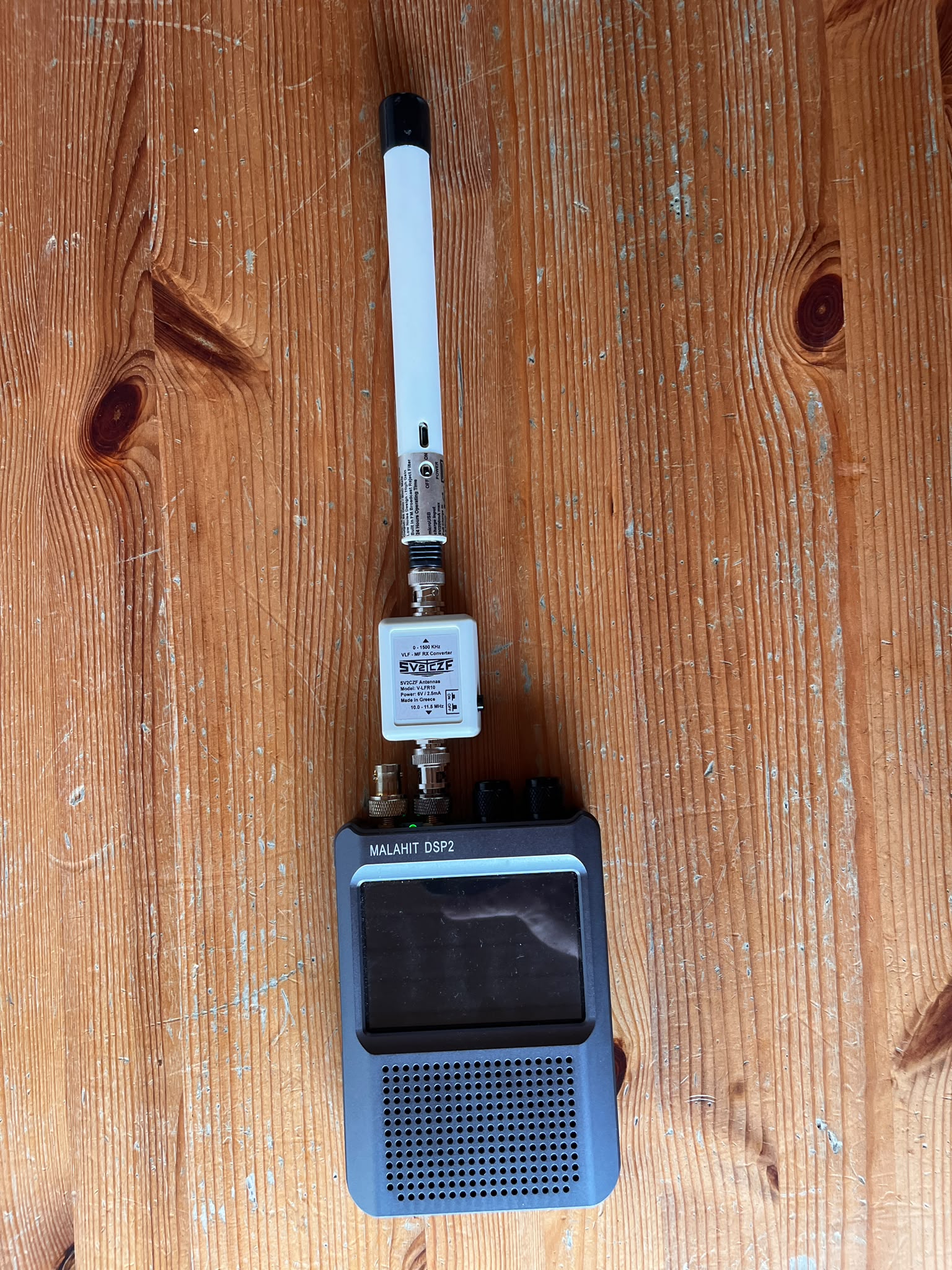

Besonders gerne verwendet Friedrich seinen Weltempfänger Tecsun PL-368. Auch mit dem Malahit DSP2 hat er gute Erfahrungen. Hier empfiehlt er den hochohmigen Antenneneingang Hi-Z und das Abschalten des Displays, da dieses selbst Störungen verursachen kann.
Mit der folgenden Audiodatei könnt Ihr Euch einen Eindruck vom Empfang mit Friedrichs Aufbau machen:
Vorher testen
Wer seinen Aufbau erst während der seltenen SAQ-Aussendung ausprobiert, hat wenig Zeit für die Fehlersuche. Ein vorheriger Funktionstest ist deshalb sinnvoll.
Dafür bietet sich beispielsweise der deutsche Zeitzeichensender DCF77 in Mainflingen auf 77,5 kHz an. Bei direktem VLF-Empfang wird auf 77,5 kHz abgestimmt. Bei einem Konverter mit einer Umsetzung um 10 MHz erscheint DCF77 entsprechend auf:
77,5 kHz → 10,0775 MHz
Auch andere ständig aktive VLF-Sender können als Testsignale dienen. So lässt sich schon vor dem eigentlichen SAQ-Termin überprüfen, ob Antenne und Empfangsweg grundsätzlich funktionieren.
Welche Antenne für 17,4 Kilometer Wellenlänge?
Bei einer Wellenlänge von rund 17,4 Kilometern könnte man zunächst vermuten, dass auch die Empfangsantenne gewaltige Dimensionen haben müsste. Glücklicherweise ist das nicht der Fall.
Für SAQ werden unter anderem aktive E-Feld-Antennen beziehungsweise Mini-Whips, magnetische Loops, Rahmen- und Ferritantennen sowie vorhandene Drahtantennen erfolgreich eingesetzt.
Oft entscheidender als die Größe der Antenne ist auf VLF die Störumgebung. Schaltnetzteile, LED-Beleuchtung, Computer und Displays können erhebliche Störungen verursachen.
Friedrich hat dabei festgestellt, dass bereits verschiedene Stellen auf demselben Grundstück deutlich unterschiedliche Ergebnisse liefern können. Es lohnt sich also, mit dem Standort zu experimentieren. Ist der Störpegel zu Hause zu groß, kann auch ein portabler Empfangsversuch abseits dichter Bebauung interessant sein.
Einfach ausprobieren
Vom PC mit Soundkarte über SDR und VLF-Konverter bis zum speziellen SAQ-Bausatz führen viele Wege nach Grimeton. Gerade diese Vielfalt macht den Empfang auf 17,2 kHz so interessant.
Bis zur angekündigten Aussendung am 24. Oktober bleibt noch etwas Zeit zum Experimentieren. Und wer es bis dahin nicht schafft, seinen Aufbau fertigzustellen, dürfte eine weitere Gelegenheit bekommen: Die Aussendung am Weihnachtsmorgen gehört inzwischen zur Tradition in Grimeton. Auch am 24. Dezember 2025 wurde SAQ wieder hochgefahren und eine Weihnachtsbotschaft ausgesendet. Für Weihnachten 2026 ist eine Aussendung derzeit allerdings noch nicht offiziell angekündigt.
Über die SAQ-Aussendung zum UN-Tag, die genauen Zeiten und den Livestream aus Grimeton werden wir rechtzeitig noch einmal gesondert berichten.
Vielen Dank an Friedrich, DO2FWS, für seine Informationen und die praktischen Erfahrungen mit seinem Empfangsaufbau.
