DB0DWL

DB0DWL befindet sich auf dem Dach der Drägerwerke in Lübeck und erweitert die Relaisinfrastruktur in unserer Region um einen vielseitigen Standort für analogen und digitalen Amateurfunkbetrieb.

Neben dem 2-m-FM-Relais stehen am Standort auch digitale Betriebsarten im 70-cm-Band zur Verfügung. Damit bietet DB0DWL verschiedene Zugänge für unterschiedliche Geräte, Betriebsarten und Nutzungssituationen – vom klassischen FM-Betrieb bis hin zu D-Star und DMR (Multimode).

Bereitgestellt wird die Funkstelle vom Relaisverantwortlichen Jan, DL2HBJ.

---

FM-Relais auf 2 m

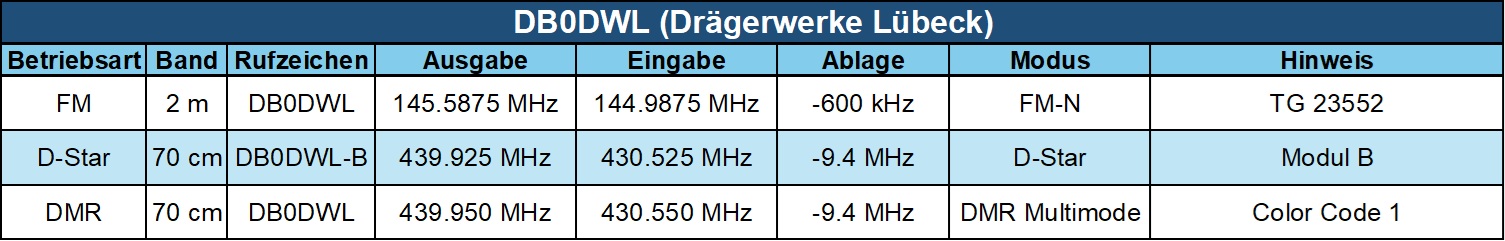

Das 2-m-FM-Relais arbeitet auf 145.5875 MHz und empfängt auf 144.9875 MHz. DB0DWL ist trägergesteuert und lässt sich einfach per PTT auftasten (1 Sekunde). Ein 1750-Hz-Rufton oder CTCSS beziehungsweise TSQL ist nicht erforderlich.

Das FM-Relais ist akkugepuffert, sodass der Betrieb auch bei einer kurzzeitigen Unterbrechung der Netzversorgung aufrechterhalten werden kann.

---

FM-Funknetz

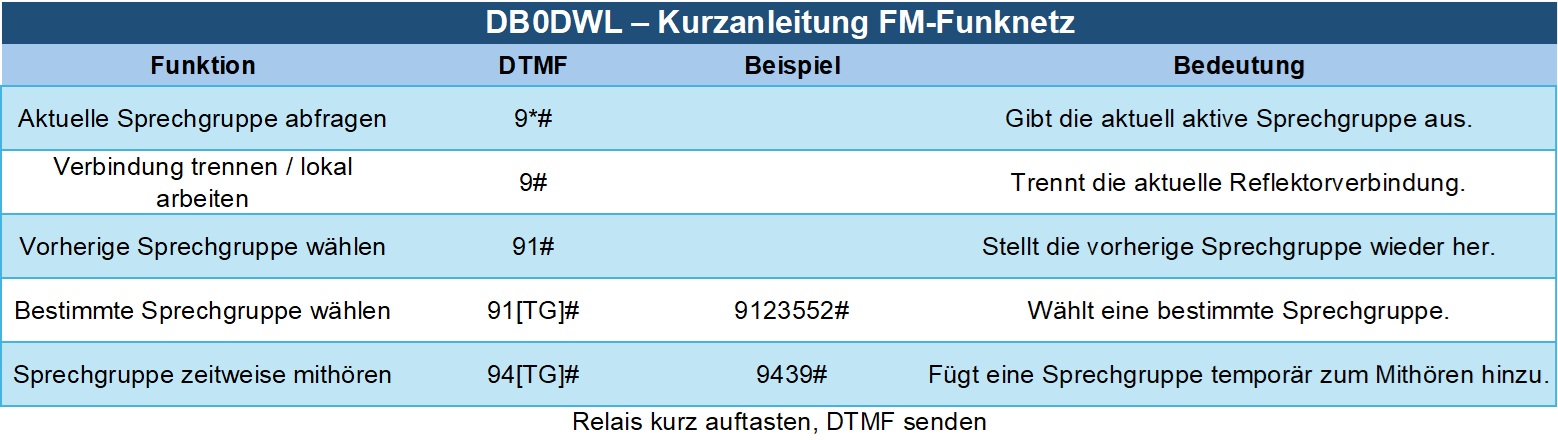

DB0DWL ist in das FM-Funknetz eingebunden.

Der Standort ist dort über die Talkgroup 23552 erreichbar. Damit kann das Relais nicht nur lokal, sondern auch über das FM-Funknetz genutzt werden.

Weitere Informationen zum FM-Funknetz:

https://fm-funknetz.de/
https://wiki.fm-funknetz.de/

---

Digitale Betriebsarten am Standort

Neben dem analogen 2-m-FM-Relais stehen am Standort DB0DWL auch digitale Betriebsarten im 70-cm-Band zur Verfügung.

Über DB0DWL sind D-Star und DMR erreichbar. Damit bietet der Standort verschiedene Möglichkeiten für digitale Sprachkommunikation und ergänzt den analogen FM-Betrieb sinnvoll.

---

Technik am Standort

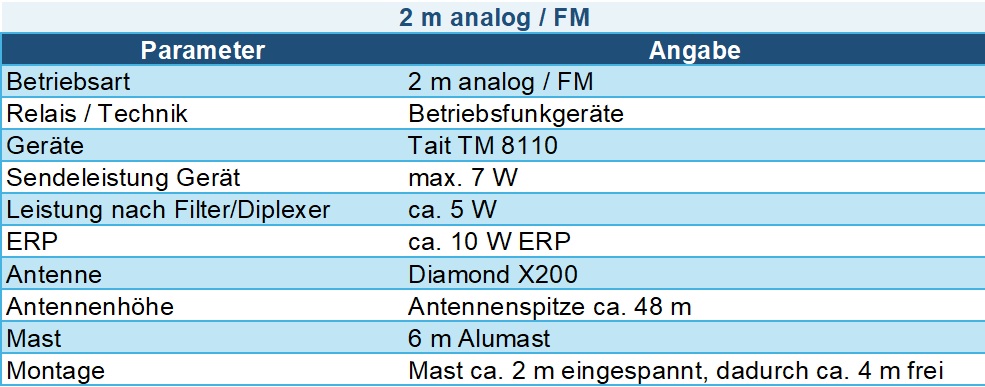

Das 2-m-FM-Relais nutzt Tait TM 8110 Betriebsfunkgeräte. Die Geräte liefern maximal etwa 7 Watt Ausgangsleistung. Nach Filter und Diplexer verbleiben rund 5 Watt. Daraus ergeben sich etwa 10 Watt ERP an einer Diamond X200.

Die Antennenspitze befindet sich auf rund 48 m Höhe.

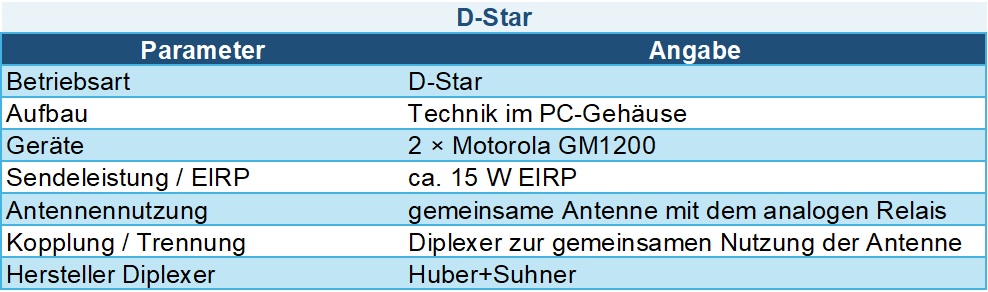

Das D-Star-Relais ist in einem PC-Gehäuse aufgebaut und arbeitet mit zwei Motorola GM1200. Über einen Diplexer wird die Antenne gemeinsam mit dem analogen Relais genutzt. Zum Einsatz kommt dabei Technik von Huber+Suhner.

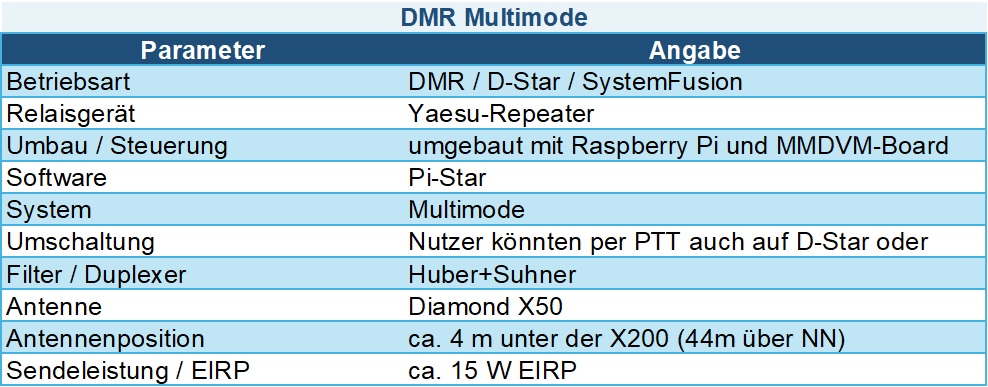

Das DMR-Relais basiert auf einem Yaesu-Repeater, der mit Raspberry Pi und MMDVM-Board umgebaut wurde. Darauf läuft Pi-Star. Der Aufbau ist multimodefähig; Somit sind auch D-Star oder Fusion per PTT-Umschaltung möglich.

Für DMR wird eine Diamond X50 genutzt, die etwa vier Meter unterhalb der X200 montiert ist. Die abgestrahlte Leistung liegt bei rund 15 Watt EIRP.

---

Standort und Versorgung

Der Standort auf dem Dach der Drägerwerke in Lübeck bietet eine gute Ergänzung zu unseren bestehenden Relais in der Region, insbesondere zu DB0NAS in Niendorf an der Stecknitz bei Mölln und DB0HZL in Ratzeburg.

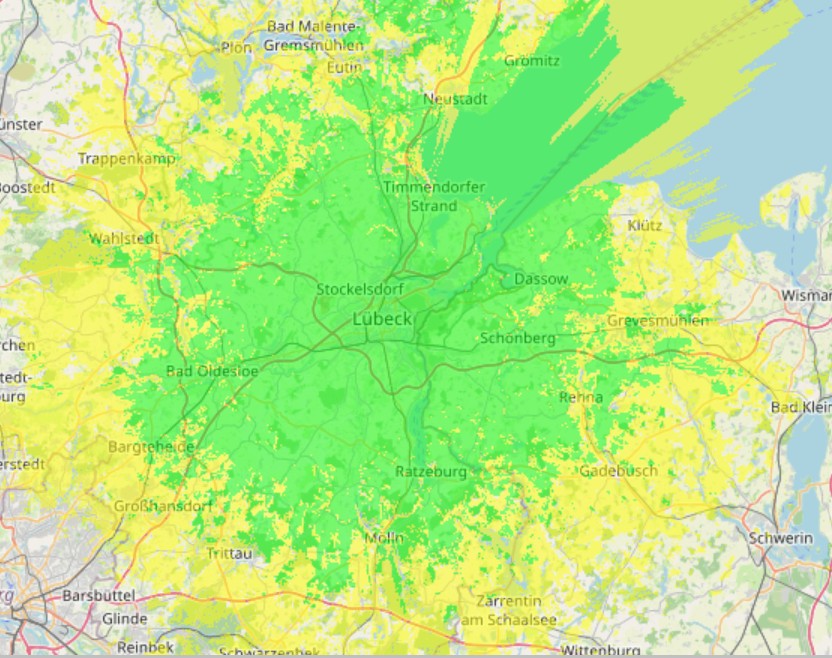

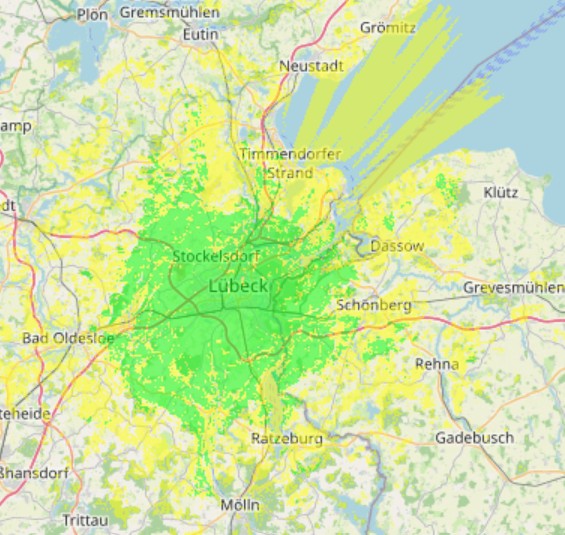

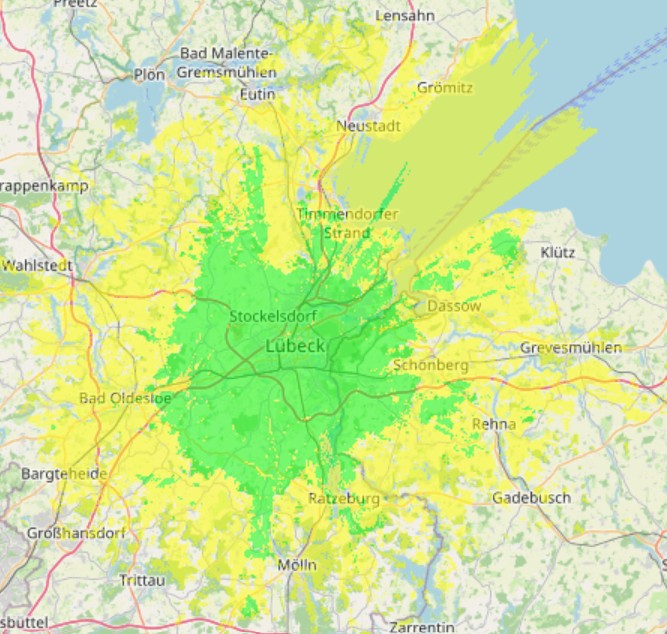

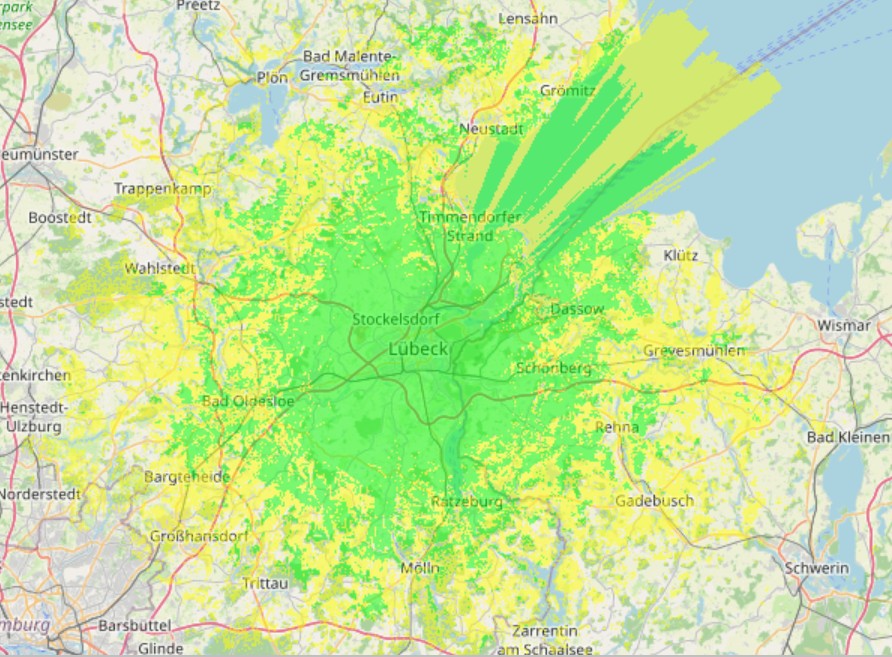

Wie gut DB0DWL in der Praxis erreichbar ist, wird sich im laufenden Betrieb weiter zeigen. Für verschiedene Betriebssituationen liegen Radiomobile-Prognosen vor:

---

Empfangsberichte willkommen

Wir freuen uns sehr über Empfangsberichte und Rückmeldungen aus der Region.

Hilfreich sind insbesondere folgende Angaben:

• eigener Standort oder Locator
• verwendetes Funkgerät
• verwendete Antenne
• Sendeleistung
• genutzte Betriebsart
• kurzer Rapport zur Verständlichkeit und Signalstärke

Rückmeldungen gerne als Kommentar auf dieser Seite oder alternativ per Mail an: DK0RZ[ät]darc.de

Wir wünschen viel Freude mit DB0DWL und viele gute Verbindungen über den Relaisstandort in Lübeck.

Euer Ortsverband Ratzeburg (E39)
