Mit DB0DWL (Drägerwerke Lübeck) steht dem Amateurfunk in unserer Region ein weiterer vielseitiger Relaisstandort zur Verfügung. Auf dem Dach der Drägerwerke in Lübeck (Höhe über NN: 48m) sind nun verschiedene Möglichkeiten für den Funkbetrieb nutzbar — vom klassischen FM-Relais bis zu digitalen Betriebsarten auf 70 cm.
Neu hinzugekommen ist ein 2-m-FM-Relais auf 145.5875 MHz. Es ergänzt die bestehende Relaisinfrastruktur rund um DB0NAS (Niendorf an der Stecknitz bei Mölln) und DB0HZL (Ratzeburg, Herzogtum Lauenburg) optimal und ist in das FM-Funknetz eingebunden.
Ein großer Dank geht an den Relaisverantwortlichen Jan, DL2HBJ, für seine Mühe und die Bereitstellung der Funkstelle. Ebenso danken wir Christian, DB5LC, und allen weiteren Beteiligten, die das Projekt unterstützt und damit möglich gemacht haben.
FM-Relais auf 2 m
Das FM-Relais arbeitet auf 145.5875 MHz und empfängt auf 144.9875 MHz. Der Umsetzer ist trägergesteuert. TSQL/CTCSS oder ein 1750Hz-Rufton sind nicht erforderlich.
Bitte achtet lediglich auf den Mode: FM-Narrow.
Im FM-Funknetz ist DB0DWL derzeit über die Talkgroup 23552 erreichbar.
Weitere Info’s: https://fm-funknetz.de/ oder https://wiki.fm-funknetz.de//
Weitere Möglichkeiten am Standort DB0DWL
Neben dem FM-Relais auf 2 m stehen an den Drägerwerken auch digitale Betriebsarten im 70-cm-Band zur Verfügung.
Über DB0DWL sind neben dem 2m-FM-Relais auch D-Star/SystemFusion und DMR erreichbar. Damit bietet der Standort verschiedene Zugänge für unterschiedliche Geräte und Betriebsarten.
Technik am Standort

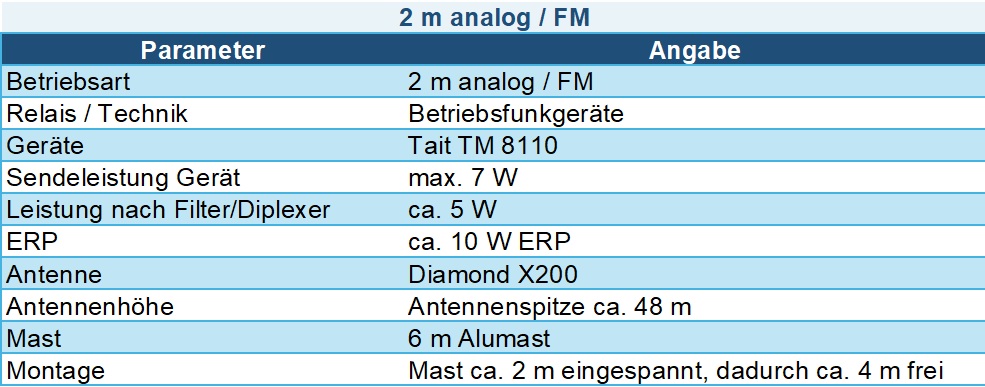

Das 2-m-FM-Relais nutzt Tait TM 8110 Betriebsfunkgeräte. Die Geräte liefern maximal etwa 7 Watt Ausgangsleistung; nach Filter und Diplexer verbleiben rund 5 Watt. Daraus ergeben sich etwa 10 Watt ERP an einer Diamond X200. Die Antennenspitze befindet sich auf rund 48 m Höhe.
Das D-Star-Relais ist in einem PC-Gehäuse aufgebaut und arbeitet mit zwei Motorola GM1200. Über einen Diplexer wird die Antenne gemeinsam mit dem analogen Relais genutzt. Zum Einsatz kommt dabei Technik von Huber+Suhner.
Das DMR-Relais basiert auf einem Yaesu-Repeater, der mit Raspberry Pi und MMDVM-Board umgebaut wurde. Darauf läuft Pi-Star. Der Aufbau ist multimodefähig; damit sind auch D-Star oder Fusion per PTT-Umschaltung möglich. Die Antenne ist eine Diamond X50, die etwa vier Meter unterhalb der X200 montiert ist. Die abgestrahlte Leistung liegt bei rund 15 Watt EIRP.
Rückmeldungen zur Reichweite willkommen

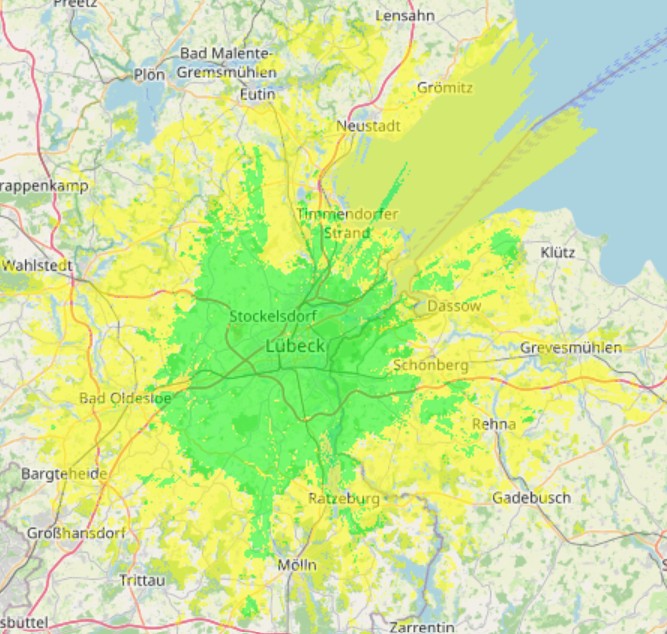

Wie gut DB0DWL in der Praxis erreichbar ist, wird sich nun im laufenden Betrieb weiter zeigen. Radiomobile prognostiziert die Ausbreitung so:
Wir freuen uns sehr über Empfangsberichte und Rückmeldungen aus der Region. Interessant sind insbesondere der eigene Standort, die verwendete Antenne, die Sendeleistung und ein kurzer Rapport.
Am Liebsten in den Kommentaren auf der Relaisseite, alternativ per Mail an DK0RZ[ät]darc.de
Wir wünschen Euch viel Freude mit der neuen Relaisfunkstelle und viele gute Kontakte!
Euer Ortsverband Ratzeburg (E39)
